Línea de Corte Longitudinal (4.0-16.0) mm×2200mm

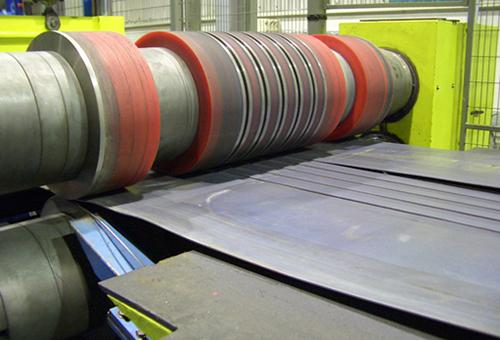

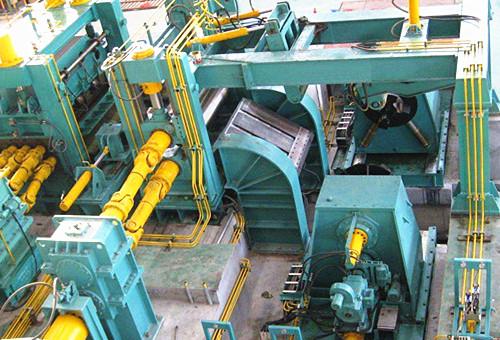

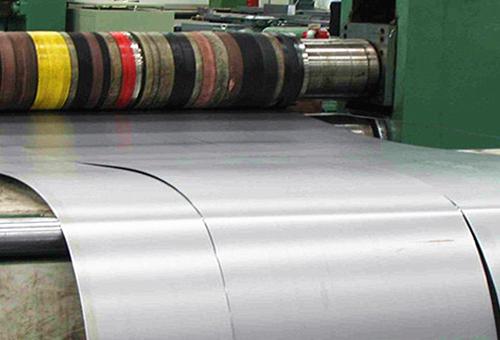

Esta línea de corte longitudinal de placa gruesa, también llamada cortadora de rollos de metal, se usa para cortar grandes piezas de acero enrollado en pequeñas piezas. La línea de corte longitudinal de acero grueso consta de un carro cargador, una desbobinadora de carga grande y doble mandril, guía de cabezal de bobina tipo portal, equipamiento de palas y prensa, alimentador con doble rodillo, nivelador con cinco rodillos, cortador de extremos, mesa rodante, alineador central, cortadora de disco, devanadora, acumulador de rollos, pre-separadora & tensor, separador de rollos tipo portal y prensa, rebobinadora, dispositivo de descarga de rollos, Sistema de control hidraúlico, Sistema de control eléctrico.

Grosor del fleje: (3~12) mm, (4-16) mm, (5~20) mm;
Ancho del fleje: 500-1800mm, 800~2000mm or 1000~2200mm.

Carga de bobinas — Desbobinado a doble mandril — Alimentación de bobina & palear — Alimentador con doble rodillo/nivelador con cinco rodillos, —Corte de extremos----Acumulador de bobinas/rollos 1 — Alineado de flejes----Corte de Disco — Devanado — Acumulador de bobinas/rollos 2 — Pre-separador / Tensor — Separado, Rebobinado — Descarga de bobinas — Control Hidraúlico — Control Eléctrico

Cada línea de fabricación es diseñada y elaborada según los requerimientos de nuestros clientes, nuestra misión es ofrecer líneas de fabricación que puedan cumplir con diferentes requerimientos. No dude en contactarnos para obtener más información.

• La Resistencia y solidéz son sumamente importante para las máquinas de corte longitudinal de chapas gruesas. Durante la etapa de diseño tomamos en cuenta el material a usar y el diseño de la estructura del cortador de rollos de metal. Por ejemplo, la guía de cabezal de bobina tipo portal y prensa, enrollador de cuerpo doble, tensor de cinco rodillos para enrollado, prensador de rollos tipo portal y soportes para separación, todo estas piezas mencionadas se instalan en la máquina, para garantizar una operación de alto rendimiento.
• La desbobinadora de doble mandril no solo tiene la capacidad de soportar rollos tan grandes como 35 o 45 toneladas, si no que también facilita la carga de los rollos en una desbobinadora.
• El carro cargador de rollos cuenta con una plataforma de soporte con dos rodillos rotatorios en los extremos. Uno de los rollos soporta eficazmente el rollo de gran tamaño, mientras que el otro rodillo carga el rollo en la desbobinadora de doble cono mandril. Los dos rodillos sobre la plataforma del carro cargador de rollos rota de forma sincronizada con el mandril desobinador.
• La Resistencia de los rodillos y ejes incrementa con el espesor del fleje de acero.
• La devanadora de cuerpo dual funciona gracias a dos motores de torsión y dos reductores de velocidad.
• El tensor de desobinado del cortador de rollo de metal utiliza una estructura tensora de cinco rodillos, de esta manera se logra tensión estable y uniforme para el desbobinado.
• El pulsador de rollos se instala en el desbobinador para empujar los rollos mientras se descarga los rollos a cortados.
• Los motores AC (corriente alterna) y reductores de velocidad accionan el alimentador y el nivelador y tensor de cinco rodillos, mientras que los motores DC (Corriente Continua) y reductores de velocidad accionan el cortador y desbobinadora.
• El control eléctrico de la máquina cortadora consta de un controlador de velocidad Eurotherm 590+ control PLC.
