Máquina Integral para Fabricación de Tubos

Redondos,Cuadrados,Rectangulares

Máquina para Fabricación de Tubos ERW, 38mm-127mm

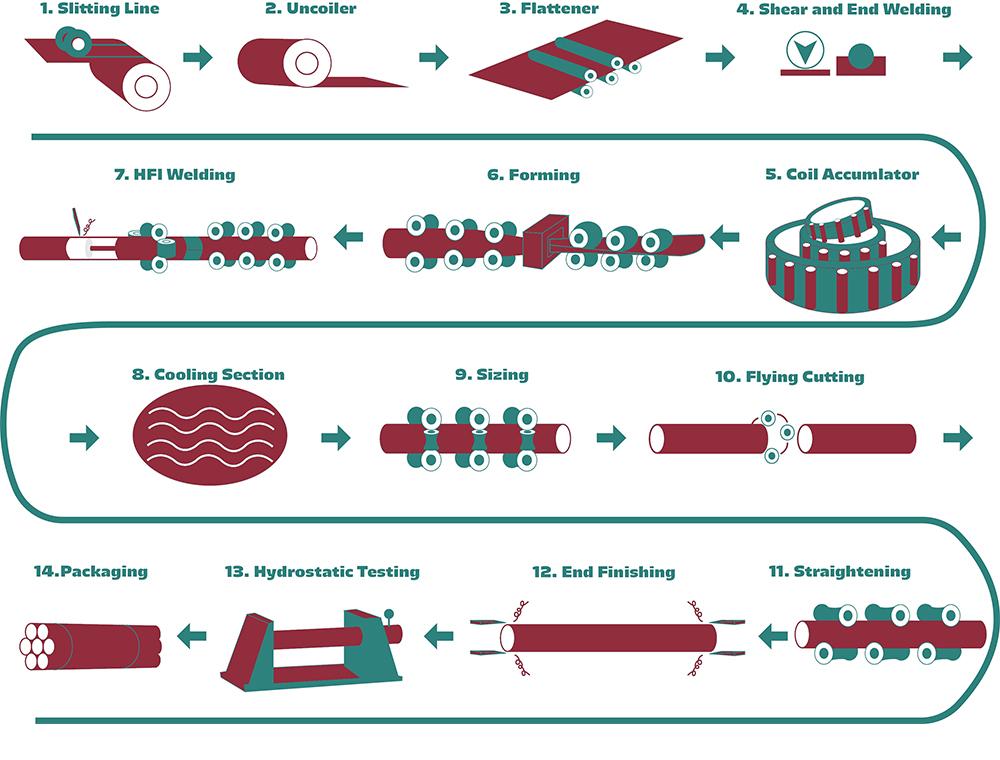

Procedimiento de Fabricación de Tubos:

Rollo/bobina de acero→ → Desbobinaje→ → Aplanado/Nivelado→ → Cortado&Soldadura → → Acumulador de rollo/bobina → → Conformado → → Soldadura → → Desbarbado → → Refrigeración por Agua → → Calibrado → → Enderezado → → Cortado → → Revestimiento Frontal&Biselado→ → Transportador de Tubos→ → Envasado→ → Almacenamiento

Parámetros Técnicos Básicos:

Capacidad de Producción
Tubos Redondos	38mm - 127mm
Tubos Cuadrados y Rectangulares	3030 - 100100(120*80)mm
Espesor	1.0 - 4.0mm (Tubo Redondo) 1.0 - 3.0mm(Tubo Cuadrado)
Velocidad de Producción	Max. 80m/min
Longitud del Tubo	6m – 12m
Especificaciones de los Flejes de Acero
Material	Acero en Bajo Carbono Q235, Q195
Diámetro interno del rollo/bobina	460 – 510mm
Diámetro externo del rollo/bobina	Max. 1800mm
Ancho del Fleje	120mm – 400mm
Espesor del Fleje	1.0mm – 4.0mm
Peso Max. del rollo bobina	4000kgs
Electricidad
Fuerza Dinámica	380V,3-fases, 50Hz (depende de la instalación)
Control de Potencia	220V, fase única, 50 Hz
Capacidad de Electricidad Instalada: Aprox.200kW
Refrigeración por Agua
Reserva para equipamientos de alta frecuencia	30 m³
Reserva para refrigeración por agua	30 m³
Aire Comprimido
Presión	0.5MPa
Caudal	0.8m³/hora
Velocidad de Producción: Max. 100m/min
Dimensiones de la Línea de Producción: 70m X 6m (Largo X Ancho)

Cada una de nuestras líneas de producción está diseñada y fabricada conforme a los requerimientos de nuestros clientes. Una de nuestras misiones es brindarle a nuestros clientes con los equipamientos adecuados para satisfacer sus necesidades.

No dude en contactarnos para obtener más información
